Éléments de serrage de précision

Conviennent pour les échantillons de forme régulière ou irrégulière. Ils peuvent être utilisés de manière universelle dans les adaptations QATM (dispositif de rotation, adaptation Easy horizontale et verticale ainsi que le bras de serrage (Qcut 150)).

Peut se monter directement sur :

• Adaptation facile verticale
• Adaptation facile horizontale
• Dispositif rotatif de type RD1 et RD2

Accessoires

• Plaque de serrage Easy S avec fonction de rotation
• Plaque de serrage Easy S

Porte-échantillons standard (fermé)

Avantages Produit

• Pour les échantillons ronds ou irréguliers
• Support 3 points
• Jusqu'à 6 vis de fixation
• Avec butée fixe - profondeur 15 mm
• Pour les échantillons ronds, courts et de grande taille allant jusqu'à Ø 40 mm
• Logement Ø 40 mm

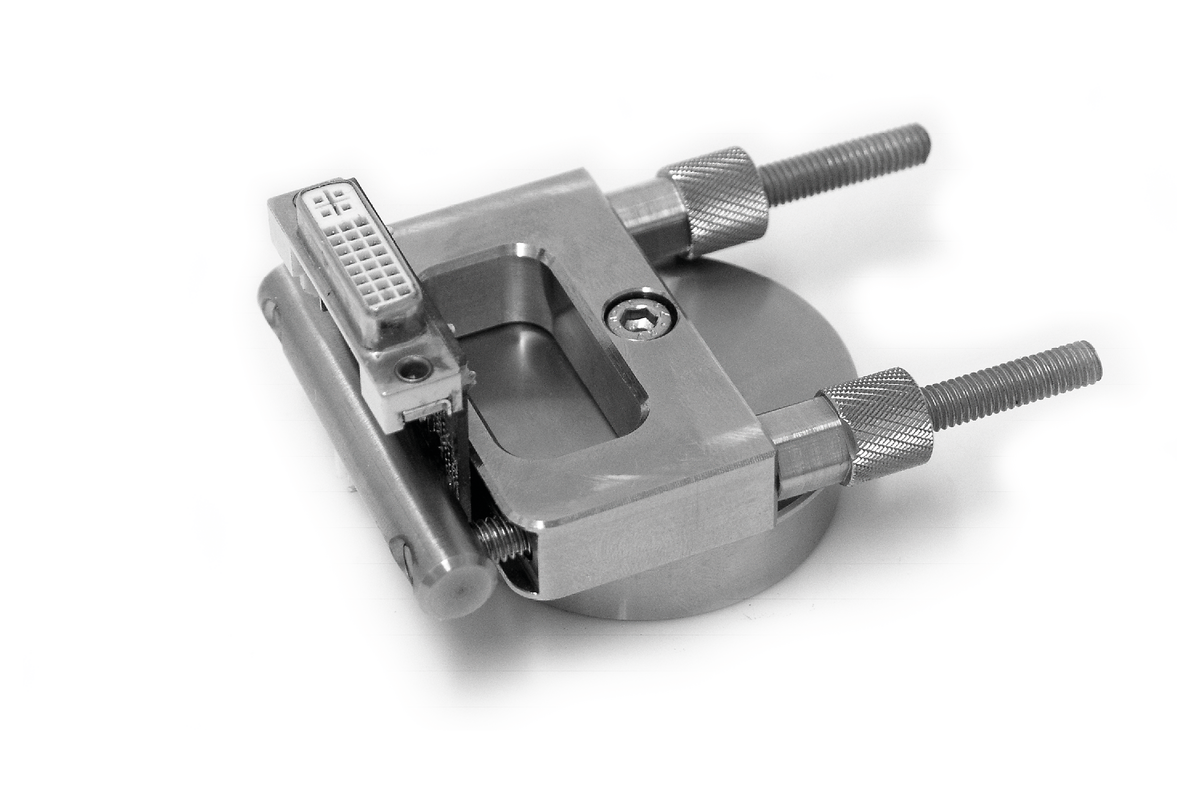

Porte-échantillons tendeur parallèle (ouvert)

Avantages Produit

• Mâchoires de serrage parallèles
• Étendue variable
• Pour les échantillons plats
• Pour les échantillons allant jusqu'à Ø 40 mm
• Logement Ø 40 mm

Tendeur en forme de goutte

Avantages Produit

• Pour les échantillons ronds ou irréguliers (Ø 13 - Ø 40 mm)
• 12 mm de profondeur de serrage
• Support 3 points
• Logement Ø 40 mm

Élément de serrage de matrice

Avantages Produit

• Pour les échantillons de forme irrégulière
• Plage de serrage max. : 0 - 40 mm
• Logement Ø 40 mm

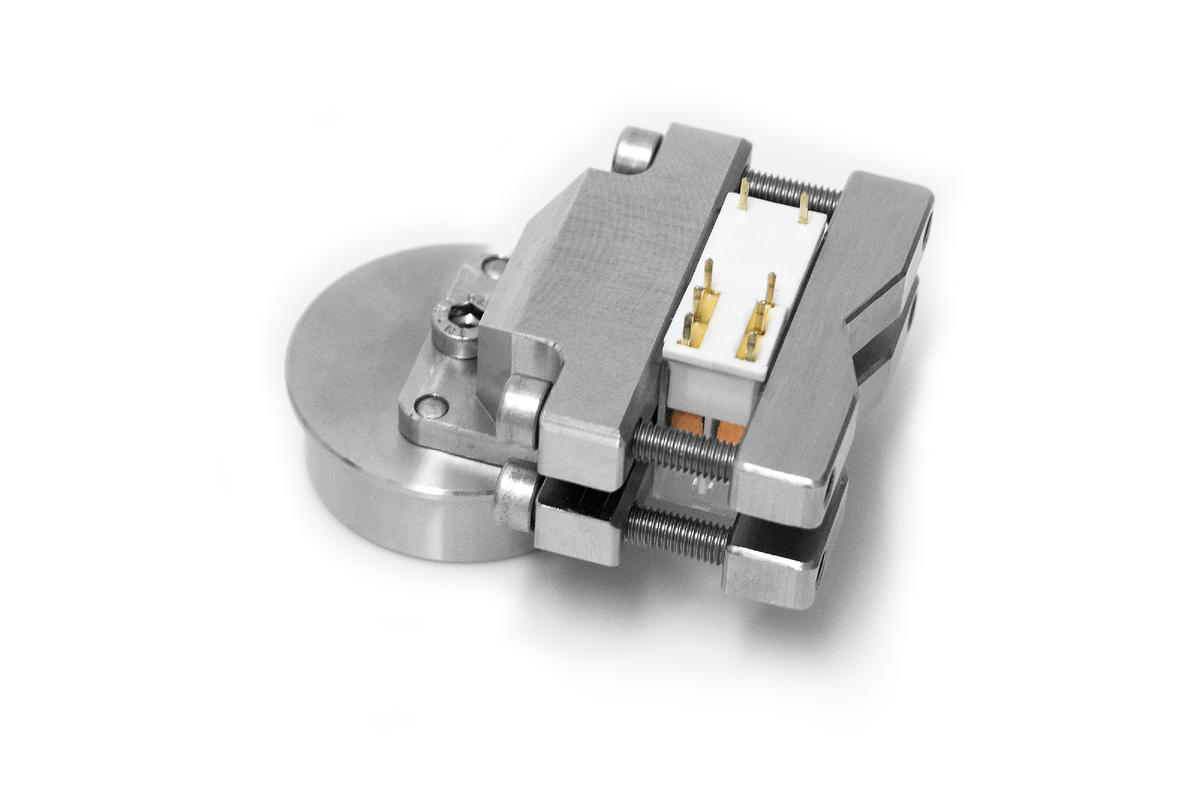

Serrage double parallèle

Avantages Produit

• Mâchoires de serrage parallèles
• Fixation d'un échantillon à deux points de fixation
• Les pièces restent serrées même après le tronçonnage
• Pour disques de tronçonnage jusqu'à Ø 150 mm
• Plage de serrage max. : 0 - 40 mm
• Logement Ø 40 mm

Unité de serrage à vide

Avantages Produit

• Pour la préparation de surfaces d'échantillons planes et parallèles
• Convient pour le serrage de lames de verre 28 mm x 48 mm
• Le volant intégré permet d'abaisser les butées pour un ponçage parallèle de la pierre céramique.
• Une pompe à vide est nécessaire pour créer le vide

• A utiliser sur :

  • Qcut 150 A/M
    (Bras de serrage L nécessaire - Référence de commande : Z1870031)
  • Qcut 200 A
    (Adaptation Easy verticale nécessaire - Référence de commande : Z2236033)



Mandrin de serrage manuel

Avantages Produit

• Disponible en 3 tailles :
• Mâchoires de serrage utilisables des deux côtés

• Plage de serrage Ø 32 mm :
  - sur le diamètre intérieur de la pièce : 11 - 23 mm
  - sur le diamètre extérieur de la pièce : 1 - 32 mm

• Plage de serrage Ø 44 mm :
  - sur le diamètre intérieur de la pièce : 13 - 48 mm
  - sur le diamètre extérieur de la pièce : 1 - 44 mm

• Plage de serrage Ø 56 mm :
  - sur le diamètre intérieur de la pièce : 12 - 56 mm
  - sur le diamètre extérieur de la pièce : 1 - 56 mm
