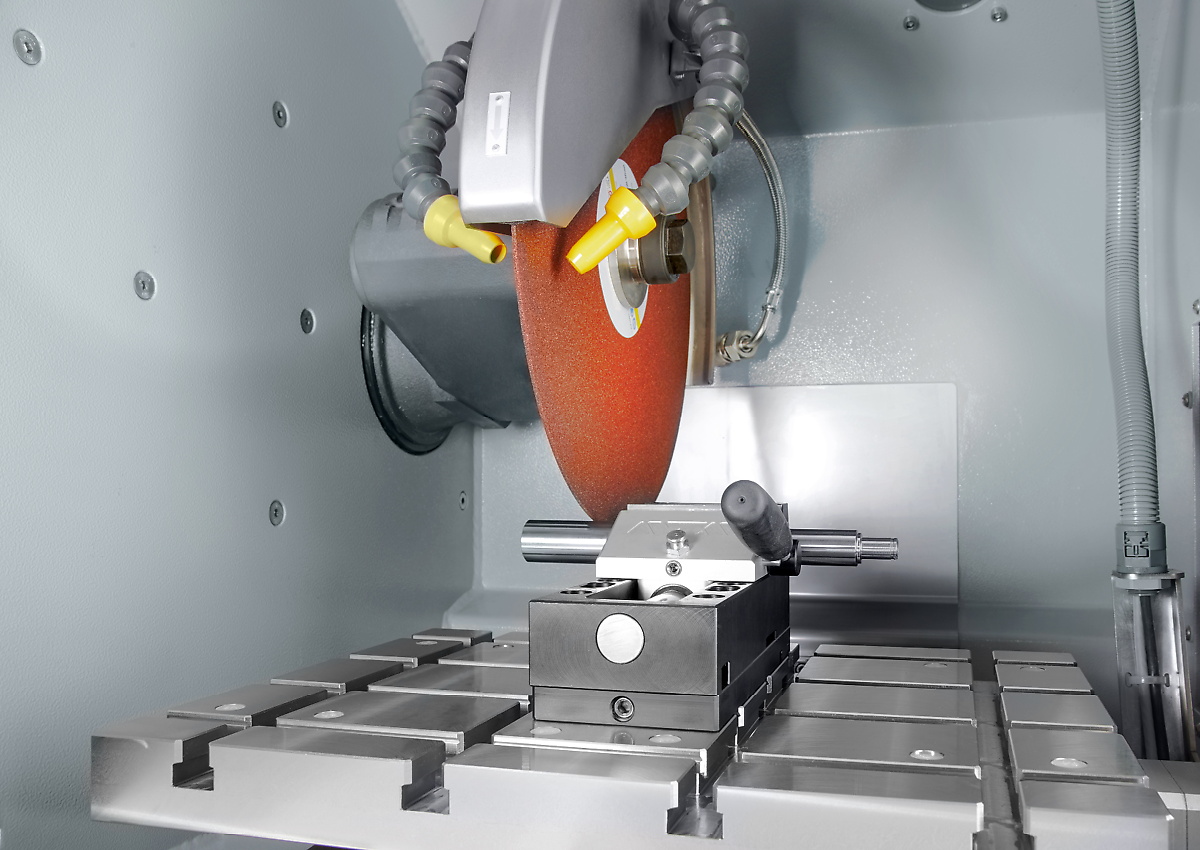

La Qcut 350 A est une machine de tronçonnage à abrasion humide pour les échantillons jusqu'à max. Ø 135 mm. Grâce à la fonction de coupe à faible contact (lcc), elle coupe doucement différents types d'échantillons avec diverses géométries, tailles et matériaux. Cette machine de découpe est couramment utilisée en métallographie, matérialographie, minéralogie, ainsi que pour la découpe de matériaux composites (CFC/PMC/MMC) ou des appareils électroniques tels que les PCB. La large chambre de coupe et la table en acier inoxydable de la machine permettent un fonctionnement confortable et flexible. Une multitude de logiciels basés sur des fonctionnalités telles que la détection tactile automatique, le processus multi-position et le réglage parallèle de la garde du disque lors de la coupe verticale améliorent encore la reproductibilité des processus de coupe.
La vitesse d'avance est réduite lorsque la puissance maximale entrée est atteinte. Cela protège l'appareil et l'agent de séparation contre la surcharge.
La fonction de coupe en série avec déplacement transversal automatique permet d'effectuer des coupes parallèles précises. La commande s'effectue par le biais d'une commande électronique. En outre, le déplacement transversal automatique peut également être équipé ultérieurement d'un axe de déplacement pour l'utilisation de meules boisseau.
L'avance cadencée automatique et réglable permet de refroidir et de dégager la zone de coupe, ce qui présente des avantages pour la protection du matériau, en particulier lors de la coupe de matériaux épais et difficiles à couper.
Le processus multi-positions MPP permet de positionner simultanément différents composants sur la table de serrage et de les déplacer automatiquement.
Après le démarrage automatique du processus de coupe, l'échantillon est approché à grande vitesse. Au contact du disque de coupe, les paramètres de coupe prédéfinis sont appliqués et la pièce est coupée efficacement et en toute sécurité.
L'espace de coupe et la table de travail considérablement agrandis, associés au capot de protection du disque de coupe guidé parallèlement, permettent une course nettement plus importante pour tous les axes. La porte latérale garantit un accès optimal à l'espace de coupe et l'ouverture supplémentaire pour l'alimentation de longues pièces d'échantillons ouvre de nombreuses possibilités.
La commande électronique permet d'enregistrer et de rappeler les paramètres de coupe de la coupe automatique. La position de la coupe manuelle est également affichée sur l'écran LCD. Il est possible de modifier tous les paramètres tels que la vitesse d'avance, la course et la force de coupe pendant le processus automatique.
Le tronçonnage est plus fiable, plus sûr et plus efficace lorsqu'il est effectué avec les bons ingrédients : Connaissance, soin et bon choix des consommables et des instruments.
Nos dispositifs de serrage innovants permettent de serrer les pièces de manière sûre et précise afin de garantir des processus de tronçonnage et de prépolissage exacts. Qtools propose une large gamme de dispositifs de serrage différents, conçus pour une multitude d'applications et de pièces de tailles différentes.
| Disque de coupe | up to Ø 356 mm/14" |
| Capacité Max de coupe | Ø 135 mm |
| Diam de la bride de disque | Ø 32 mm |
| X-axe automatique | 260 mm |
| Y-axe automatique | 180 mm |
| Z-axe automatique (option) | 140 mm |
| Précision Z-axe | 0.1 mm |
| Table sans Z-axe LxP | 500 x 300 mm, acier inox |
| Table avec Z-Axe LxP | 400 x 300 mm, acier inox |
| T-fente | 12 mm |
| Vitesse de rotation | variable 800-3400 rpm |
| Puissance de connexion | 9.5 kVA |
| Puissance du moteur (entrainement principal) | 4 kW S1; 5.5 kW S3 |
| L x H x P | 1015 x 760 x 810 mm |
| Poids | ~ 200 kg (dépend de l'équipement) |
Sous réserve de modifications techniques et d'erreurs
