L'assurance qualité en matérialographie commence par une excellente coupe.
Depuis plus de 20 ans, les machines de tronçonnage de précision innovantes de QATM établissent de nouveaux standards et de nouvelles références dans la préparation matérialographique Préparation d'échantillons. Qu'est-ce qui rend nos machines de tronçonnage si spécifiques ? Nous concevons et développons des machines pour lesquelles la précision et la qualité sont primordiales. Avec la Qcut 200 A, qui succède à la Brilliant 220, nous avons maintenant intégré ce modèle très apprécié dans la 4ème génération. Avec son design conceptuel d'un grand séparateur au format de table, la Qcut 200 A reste unique sur le marché.
Avantages Produit
La Qcut 200 A est une tronçonneuse de précision comportant jusqu'à 3 axes automatiques pour l'utilisation de disques de tronçonnage d'une taille allant jusqu'à 203 mm / 8''.
La tronçonneuse de précision Qcut 200 A est un appareil de tronçonnage compact et précis qui offre une flexibilité et une utilisation de l'espace maximales avec jusqu'à trois axes automatiques (X, Y, Z) et de nombreuses fonctions de coupe. Grâce à sa structure modulaire, la Qcut 200 A peut être équipée de nombreuses options et d'outils de serrage adaptés de manière optimale et en fonction des besoins.

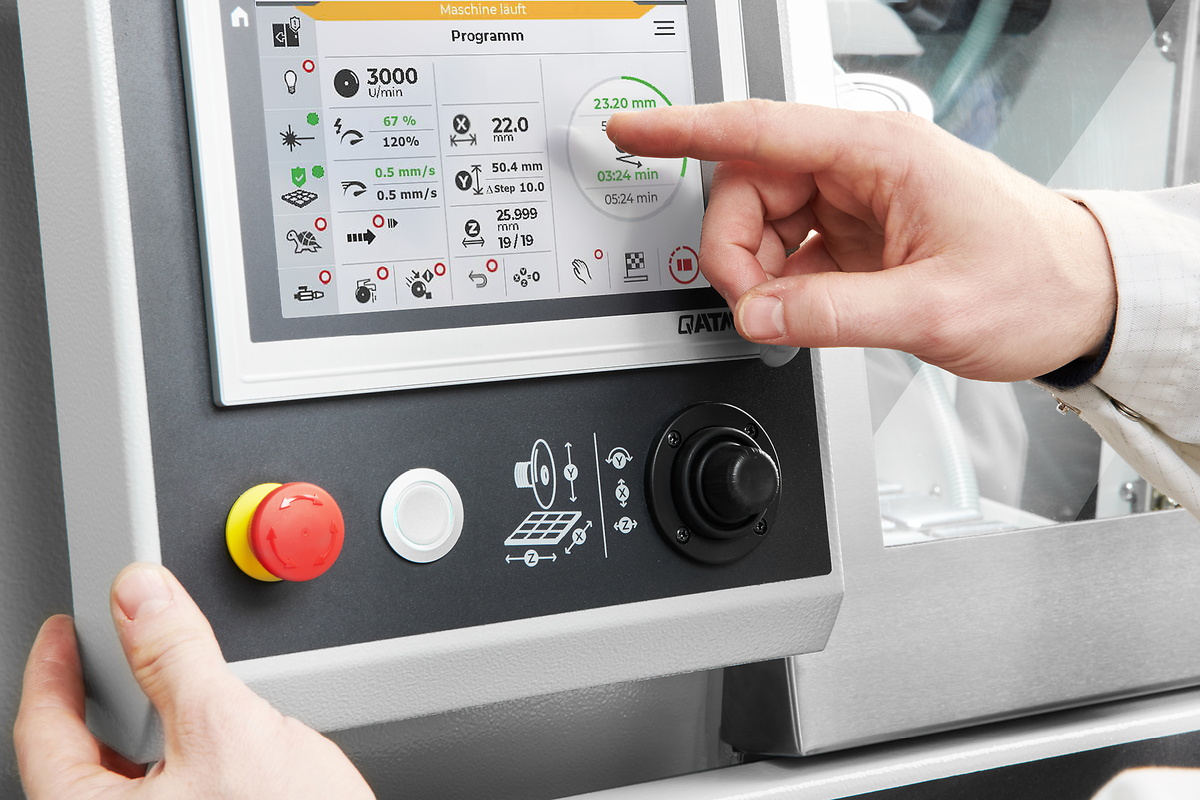

Le grand écran tactile de 7" est disposé de manière ergonomique et peut être utilisé facilement grâce au logiciel convivial. Le joystick garantit un déplacement confortable des axes automatiques.
La surveillance optionnelle du débit permet d'assurer un refroidissement constant lors de la séparation d'échantillons sensibles avec des processus de tronçonnage longs. Le processus de tronçonnage est automatiquement interrompu lorsqu'une valeur seuil critique est atteinte.

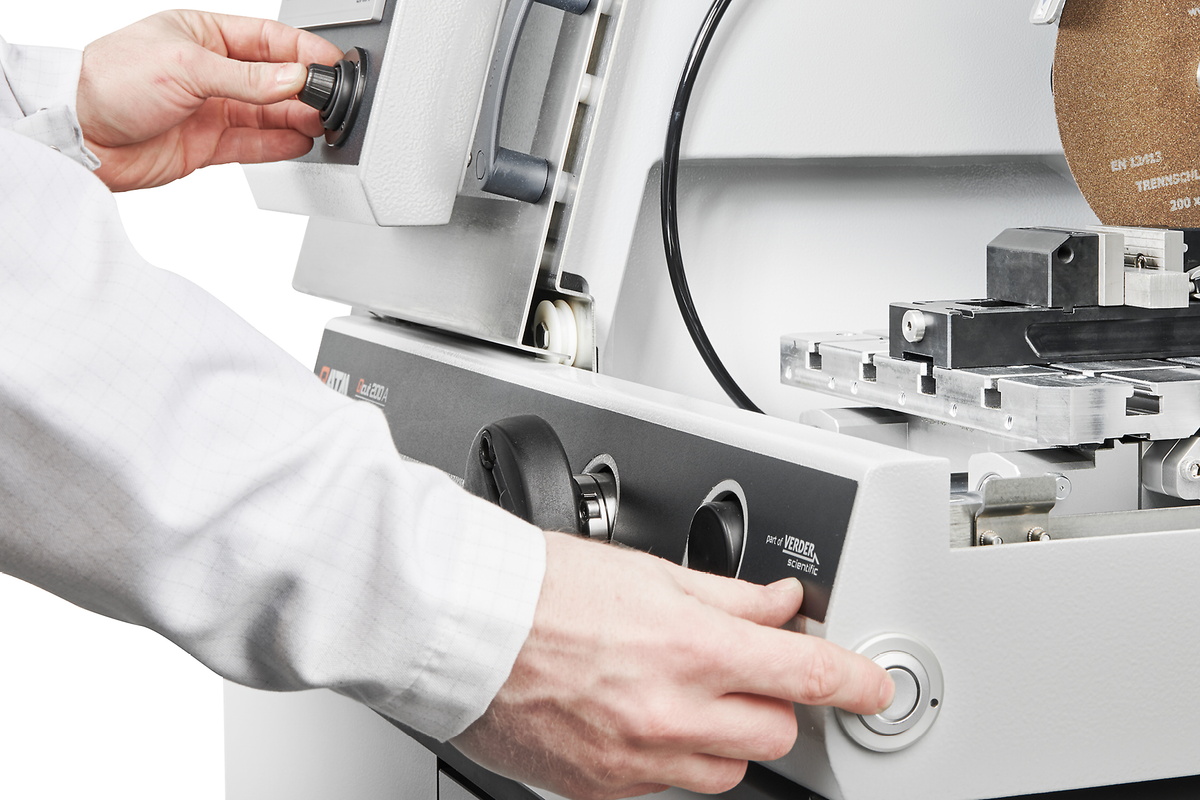

Grâce au bouton d'assentiment, la machine ne peut être positionnée que par la commande bimanuelle lorsque la porte est ouverte. Cela exclut pratiquement tout risque d'écrasement pour l'opérateur de la machine.
En plus de la détection automatique de l'entrée qui a fait ses preuves, la machine dispose d'une nouvelle détection de la sortie (fonction Auto-Stop). Ainsi, le point de départ et le point d'arrivée du processus de tronçonnage sont automatiquement détectés, ce qui permet de réduire les temps de processus.
La machine est nettoyée de manière entièrement automatique par les buses à spirale dans la chambre de séparation. Le nettoyage peut être activé individuellement et démarre automatiquement après chaque coupe de séparation si nécessaire. Pour une vue dégagée, il peut également être enclenché en mode séparation.
En fonction de la géométrie de la pièce, la coupe mobile ou la coupe en bout sont appliquées afin de minimiser la surface de contact entre la pièce et le disque à tronçonner. Les fonctions de coupe étagée séparent la pièce par couches et optimisent l'angle d'attaque pour assurer une coupe respectueuse du matériau. Elles sont donc particulièrement adaptées aux matériaux pleins massifs.
Le nouveau dispositif de serrage sous vide permet de fixer facilement et sans glissement les supports en verre pour les coupes fines.
Le nouveau dispositif de serrage sous vide permet de fixer facilement et sans glissement les supports en verre pour les coupes fines.
1. Rinçage de l'espace de séparation
2. Grande table de machine
3. Panneau de commande ergonomique
4. Laser à lignes
5. Accessoires
6. Blocage du disque à tronçonner
7. Dispositif de retrait
De nombreux dispositifs de serrage sont proposés pour la Qcut 200 A. Grâce au système de serrage Easy, ils peuvent être fixés facilement et en toute sécurité sur la table avec une seule vis. L'enfilage fastidieux des outils de serrage dans les rainures en T de la table est ainsi superflu. Le système de serrage Easy est un complément innovant ayant un grand impact sur le travail quotidien.
Plaque de serrage Easy S avec fonction de rotation + adaptation Easy (verticale)

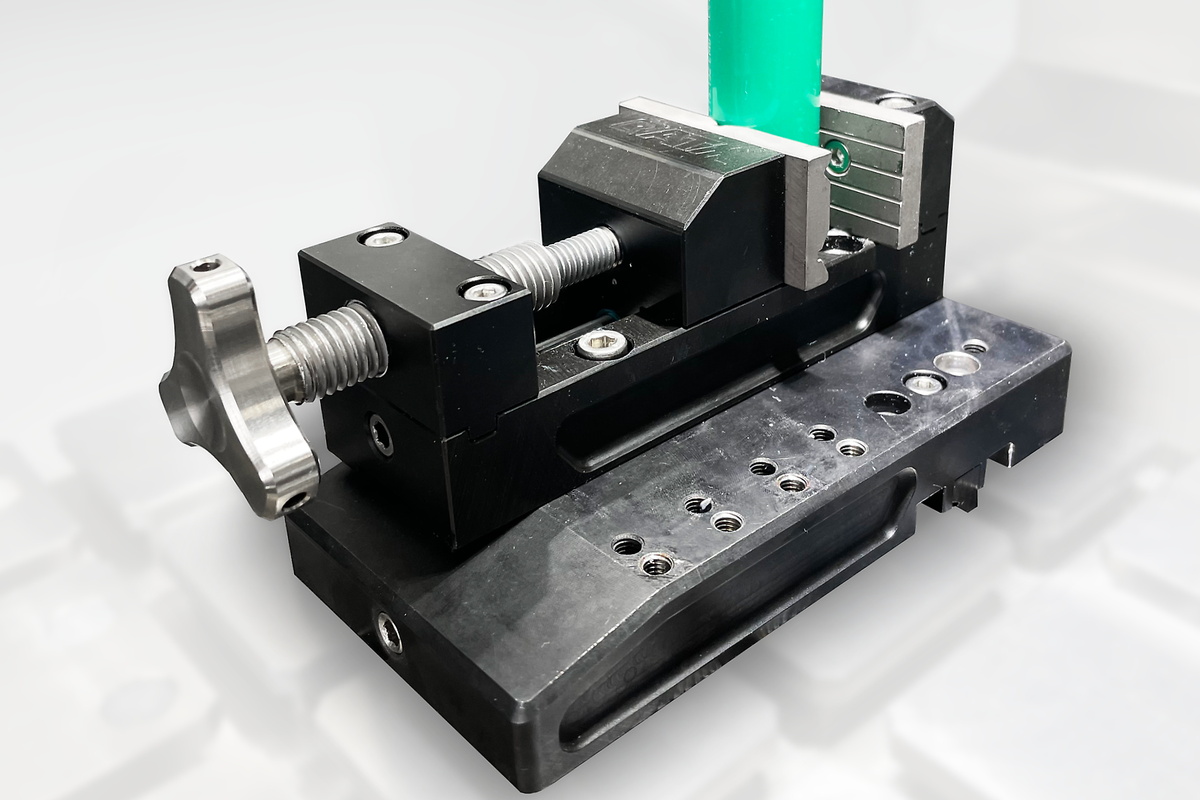

Plaque de serrage Easy S avec Qtool 40 S
Qtool 40
Le tronçonnage est plus fiable, plus sûr et plus efficace lorsqu'il est effectué avec les bons ingrédients : Connaissance, soin et bon choix des consommables et des instruments.
Nos dispositifs de serrage innovants permettent de serrer les pièces de manière sûre et précise afin de garantir des processus de tronçonnage et de prépolissage exacts. Qtools propose une large gamme de dispositifs de serrage différents, conçus pour une multitude d'applications et de tailles de pièces. E42
| Disque de découpe | up to Ø 203 mm / 8" |
| Capacité Max de coupe | 75 mm (cut-off wheel Ø 200 mm) |
| Diam de la bride de disque | Ø 12,7 mm |
| Axe X | 210 mm (manual / automatic) |
| Axe des Y | 80 mm (automatic) |
| Axe Z (option) | 80 mm (automatic) |
| Feedrate | 0.01 - 20 mm/s |
| Précision Z-axe | 0,005 mm |
| Avance transversale minimale (axe Z) | 0,001 mm |
| Table sans axe Z (LxP) | 300 x 210 mm |
| Table avec axe Z (LxP) | 280 x 210 mm |
| T-fente | 8 mm |
| Vitesse de rotation | 300 - 5000 rpm |
| Puissance du moteur (entrainement principal) | 0,75 kW, S1 |
| Puissance de connexion | 2,2 kVA |
| L x H x P | 725 x 535 x 675 mm |
| Poids | ~ 82 kg |
