La Qcut 600 BOT est un automate de tronçonnage entièrement automatique sur 5 axes au maximum pour l'utilisation de disques de tronçonnage jusque 610 mm / 24" de diamètre.
L'automate de tronçonnage Qcut 600 BOT offre de nouvelles possibilités d'application grâce à ses 5 axes (axes X, Y, Z, B, C) et à sa table rainurée aux dimensions généreuses (Ø 600 mm). La coupe automatique de déplacement (axe X) et de découpe (axe Y) atteint, grâce à ses entraînements hautement dynamiques, des vitesses allant jusqu'à 80 mm/seconde en déplacement rapide.
La table rotative (axe B) présente une plage de pivotement de 360° et peut être complétée de manière modulaire par un axe rotatif supplémentaire (axe C) (plage de pivotement des axes combinés : axe B : ±200° / axe C 360°).
Le carter du disque de découpe est guidé parallèlement lors de la coupe afin d'augmenter la capacité de découpe du disque. La grande porte coulissante et latérale, avec fermeture sécurisée lors de la rotation du disque de tronçonnage, assure le meilleur accès possible à la grande table rainurée.
La conception robuste du bâti acier, intègre un système refroidissement par recirculation et une centrale de graissage automatique. La Qcut 600 BOT peut également être équipée d'un système de filtration à bande à la place de l'unité de refroidissement par circulation.
La fonction apprentissage (teach-in) permet une programmation simple par approche des positions de coupe dans les différentes positions. Le processus multi-positions MPP permet de tronçonner automatiquement différentes pièces sur la table rainurée. Ainsi, il n'est plus nécessaire de changer les serrages déserrages fastidieux à chaque pièce ;
La mesure dynamique des disques de tronçonnage permet d'obtenir des résultats de coupe de qualité et reproductibles . Le monitoring automatique du diamètre actuel du disque de découpe permet d'adapter les paramètres de coupe après chaque coupe, de sorte que la vitesse et la profondeur de coupe restent constantes.
Pour optimiser la qualité de coupe, la Qcut 600 bot détecte automatiquement les contraintes locales du matériau, telles que les zones durcies, elle adapte son avance en fonction de la force de coupe. Lors du démarrage d'une nouvelle coupe, la pièce est automatiquement détectée et approchée à une vitesse réduite (contrôle d'approche en douceur).
Une connexion Internet haut débit existante permet, via une connexion VPN, d'effectuer un diagnostic direct des erreurs et d'obtenir une assistance en ligne de la part de QATM.

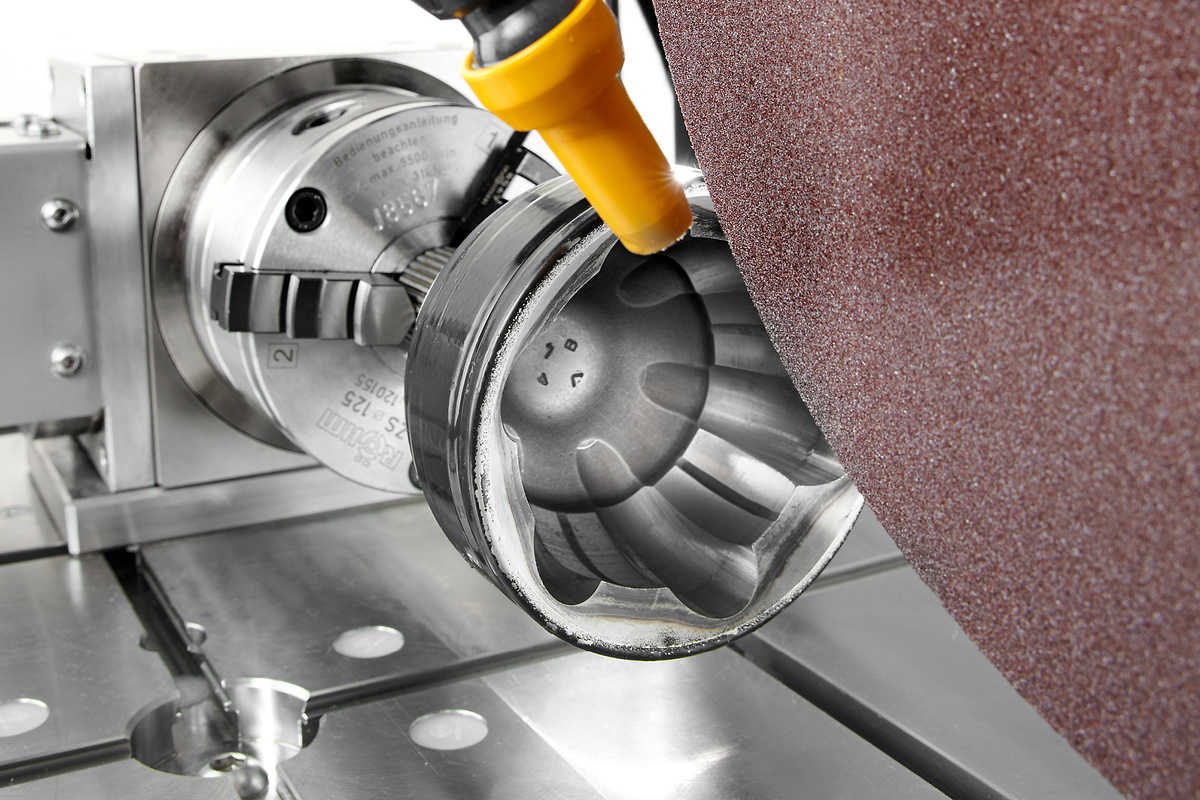

L'axe C modulaire sur la table offre de nouvelles possibilités de positionnement précis de pièces complexes. Grâce à la solution brevetée des axes rotatifs combinés, il n'est plus nécessaire de procéder à des serrages déserrages fastidieux, ni d'utiliser des outils de serrage supplémentaires.

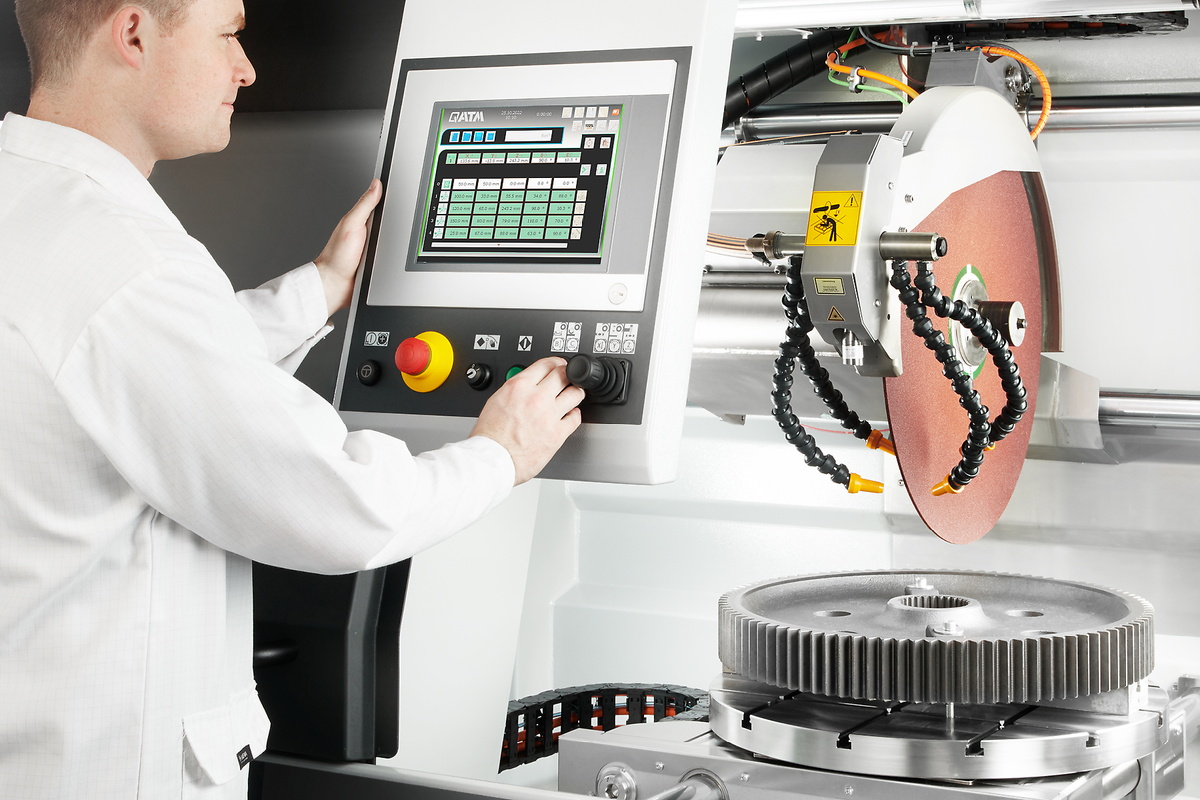

1. Panneau de commande ergonomique
2. Axe de rotation en option
Axe C
3. Corps de machine robuste
4. Grande table rainurée en X et Y
5. Porte latérale
6. Mesure automatique du disque de découpe
7. Axe de rotation
Axe B
La large porte coulissante permet de poser des grandes pièces directement via un chariot élévateur ou d'une girafe.
Le tronçonnage est plus fiable, plus sûr et plus efficace lorsqu'il est effectué avec les bons ingrédients : Connaissance, soin et bon choix des consommables et des instruments.
Nos dispositifs de serrage innovants permettent de serrer les pièces de manière sûre et précise afin de garantir des processus de tronçonnage et de prépolissage exacts. Qtools propose une large gamme de dispositifs de serrage différents, conçus pour une multitude d'applications et de tailles de pièces. E42
Machine configurable avec 4 (X/Y/Z/B) ou 5 axes (X/Y/Z/B/C)
| Disque de coupe | up to ø 610 mm / 24“ |
| Profondeur de coupe maximale dans un échantillon | 244 mm (cutting wheel ø 610 mm) |
| Diam de la bride de disque | ø 32 / 40 mm |
| X-axe automatique | 550 mm |
| Y-axe automatique | 360 mm |
| Z-axe automatique | 550 mm |
| Précision Z-axe | 0,1 mm |
| B-Axis | 4 axes: 360° 5 axes: 200° |
| C-Axis | 4 axes: - 5 axes: 360° |
| Table | ø 600 mm, stainless |
| T-fente | 12 mm |
| Vitesse de rotation | variable 1000 - 2400 rpm |
| Puissance du moteur (entrainement principal) | 15 kW, S1 |
| Puissance de connexion | 30 kVA |
| L x H x P | 1640 x 2200 x 1480 mm |
| Poids | approx. 1600 kg (depends on equipment) |
Sous réserve de modifications techniques et d'erreurs
