Débit d'échantillons élevé avec une fiabilité maximale : La Qpol XL est une polisseuse robuste et puissante qui fournit des performances uniques d'enlèvement de matière et d'excellents résultats de préparation. Avec une stabilité maximale du corps et de la tête de polissage, cette unité fait partie d'une série de polisseuses sur pied QATM.
La cellule de charge intégrée et le contrôle innovant de la force motorisée permettent un enlèvement de matière défini et une fiabilité maximale de process. Le logiciel intuitif et la gestion professionnelle des utilisateurs permettent de stocker jusqu'à 200 méthodes de préparation.
Les exigences de base lors du développement de la prépolisseuse/polisseuse automatique Qpol XL étaient un corps et une tête de polissage d'une stabilité extrême. Une construction solide en acier inoxydable avec un traitement surface par poudre soulignent la conception durable, et en même temps moderne et compacte, de cette machine – ‘’made in Germany’’.
La QATM Qpol XL est équipée d'un système de contrôle précis de l'enlèvement de matière. Quel que soit le temps de fonctionnement, le type d'échantillon, le matériau et sa dureté, vous pouvez facilement surveiller le niveau de matière déjà enlevée.
Le moteur d'entraînement de la roue de travail a une puissance de 2,2 kW et la tête de polissage de 1,1 kW. Les deux systèmes peuvent fonctionner dans le sens des aiguilles d'une montre et dans le sens inverse, ainsi qu'en mouvement oscillant.

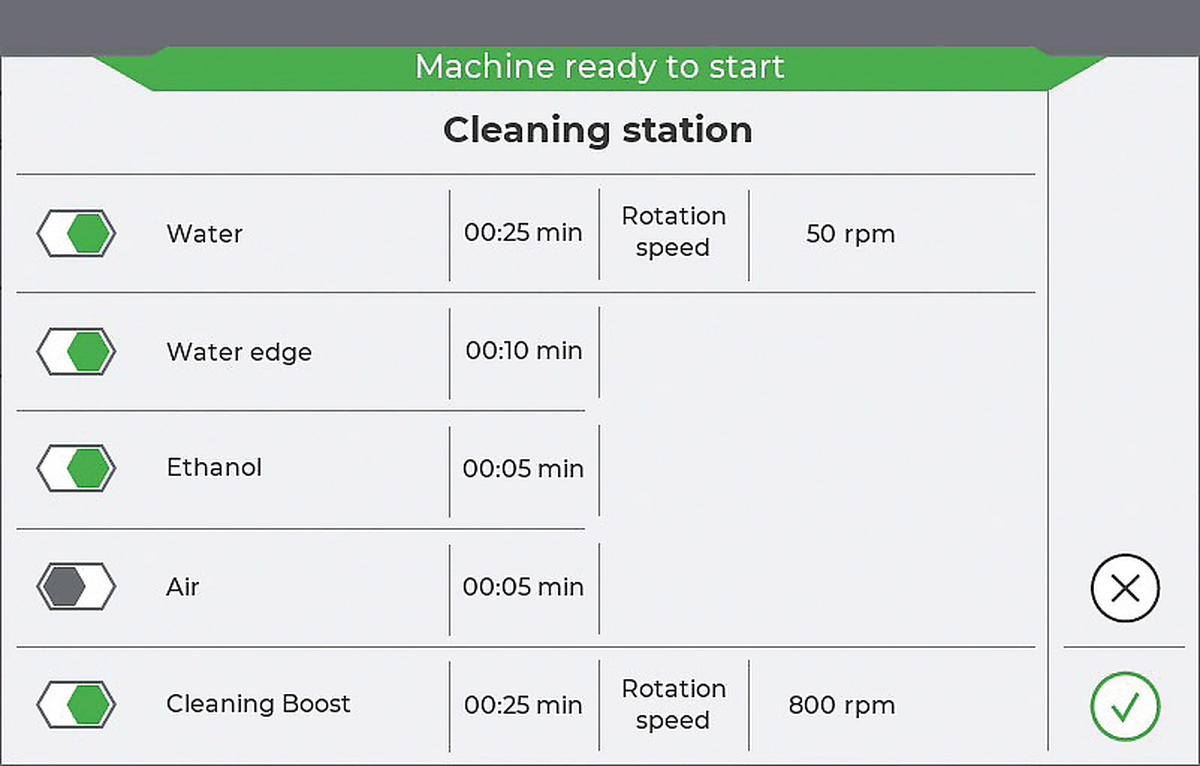

Dans la station de nettoyage, les échantillons sont automatiquement nettoyés avec de l'eau, de l'éthanol et de l'air ou par un cycle d'essorage jusqu'à 800 tr/min (réglable). Ainsi, chaque étape de préparation est finalisée par une étape de nettoyage pour éviter toute contamination croisée.
QATM propose une large sélection de porte-échantillons standard de différents diamètres et pour une variété d'applications et de machines. La fixation d'échantillons de dimensions inhabituelles peut être réalisée avec des porte-échantillons spéciaux.

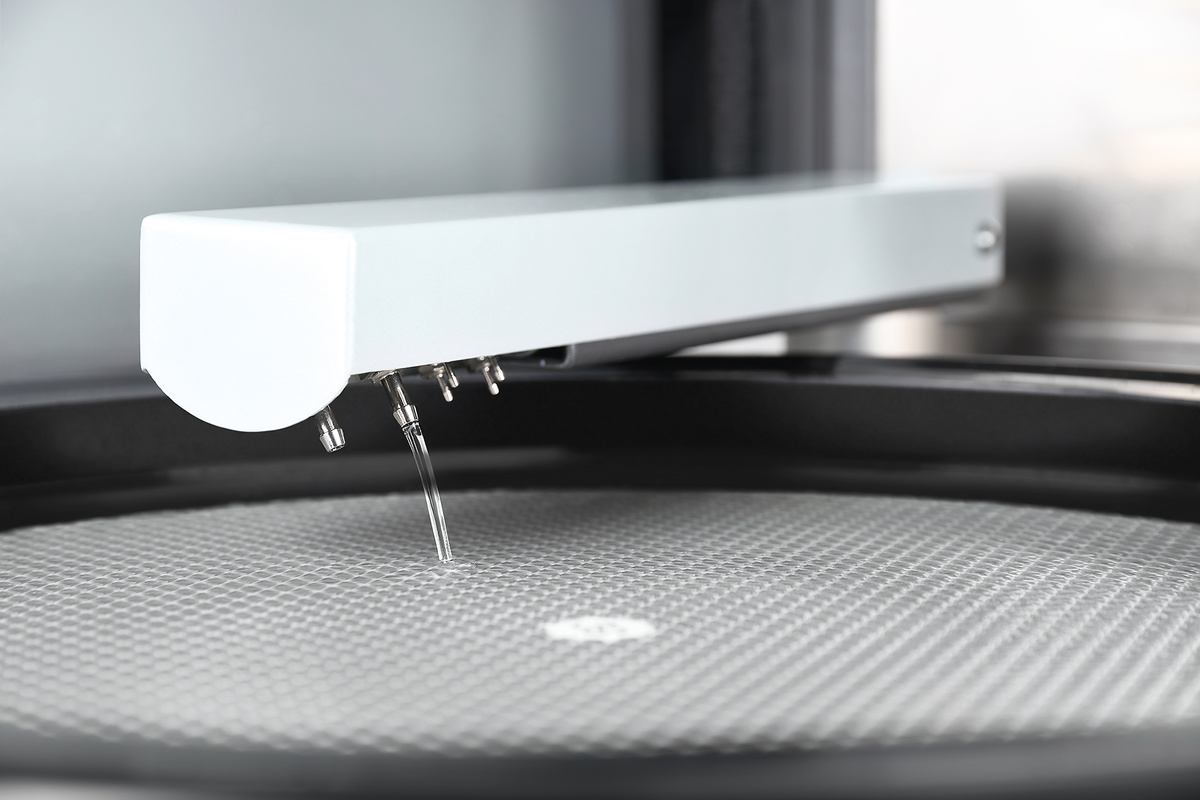

Le bras de dosage pivotant motorisé à pleine charge assure un mouillage uniforme du disque de travail. Il permet un référencement automatique, un rinçage automatique des buses ainsi qu'une bonne accessibilité aux tuyaux de dosage.
Le capot de sécurité motorisé en verre acrylique protège la zone de travail de la machine. Le capot transparent est équipé d'un interrupteur de sécurité et s'ouvre automatiquement lorsque le programme est terminé. Pour faciliter le nettoyage, le capot peut être simplement décroché.
Aspiration directe de la vapeur de la zone de travail par une buse d'aspiration
La conception moderne du logiciel de contrôle éprouvé de QATM permet une utilisation intuitive et conviviale. Les méthodes de préparation standard et les consommables habituels sont préinstallés.
Caractéristiques
Le système de dosage astucieusement intégré peut accueillir jusqu'à 6 bouteilles de verre Qdoser Duran (1L). En équipant la Qpol XL avec le "Preparation Dosing System", les flacons de suspension peuvent être installés ultérieurement en pack de 2, préparant ainsi votre Qpol à toutes les exigences futures. Des détails tels que l'éclairage doux des récipients et le capot à fermeture souple complètent cette option d'équipement bien conçue.
Le système de dosage peut être équipé d'un agitateur magnétique. L'agitation automatisée assure une distribution optimale des particules abrasives contenues dans la suspension avant l'utilisation. Ce process d'homogénéisation améliore considérablement le résultat de la préparation. La nouvelle détection de niveau pour les suspensions donne un avertissement avant que le récipient ne soit vide, qui peut être rempli à nouveau dans le process en cours.
La fonction de cycle d'essorage 'Cleaning Boost' est intégrée dans le logiciel et permet d'essorer le liquide résiduel de l'agent de prépolissage/polissage à la fin du process de préparation avec une vitesse de rotation maximale pendant 3 secondes.
Le voyant lumineux optionnel permet de surveiller votre Qpol XL à distance : les voyants rouge/jaune/vert indiquent l'état actuel de la machine d'un seul coup d'œil.
Intégré en permanence dans le soubassement de la machine et facilement accessible par une porte à ouverture par pression. Guidage latéral de l'unité extensible et enroulable par des glissières.
Un tuyau de rinçage en spirale intégré avec une vanne à bille permet de nettoyer manuellement la zone de travail.
Grinding and polishing is more reliable, safe and efficient when processed with the right ingredients: knowledge, care and the right choice of consumables and instruments.
| Plateaux | ø 300 / 350 mm |
| Vitesse disque | variable (50 – 600 rpm) |
| Sens de marche de la roue de travail | droite |
| Support échantillons | ø 159 - 204 mm |
| Vitesse support échantillon | variable (50 – 350 rpm) |
| Sens de marche du porte-échantillon | droite / gauche |
| Système de pression | Force de pression centrale |
| Pression centrale | 50 – 750 N |
| Puissance disque | 2.2 kW (S1 operation) |
| Puissance tête | 0.75 kW (S1 operation) resp. 1.1 kW (S3 operation) |
| Puissance de connexion | 6 kVA |
| Alimentation électrique | 400 V, 50 Hz (3Ph / N / PE) / 480 V, 60 Hz (3Ph / N / PE) / 220 V, 60 Hz (3Ph / N / PE) |
| Poids (dépend de la configuration) | ~ 390 kg |
