La nouvelle série de duromètres Vickers / Knoop / Brinell Qness 60 EVO élève les essais de microdureté micro et petites charges à un niveau jusqu'ici inégalé : les appareils de laboratoire haut de gamme de la nouvelle génération combinent le meilleur des mondes des essais de dureté et de la microscopie - sans compromis et avec un confort d'utilisation maximal. L'optique révolutionnaire avec système de caméra couleur garantit des résultats répétables et fiables pour chaque cas d'application.
Le modèle innovant EVO" ; de ce duromètre Vickers/Knoop/Brinell/Rockwell promet une automatisation parfaite et dispose d'un contrôle de positionnement de haute précision pour les trois systèmes d'axes avec des échelles en verre.
Les séquences XYZ flexibles pour des milliers de points d'analyse permettent un débit d'échantillons très élevé, sans aucune influence de l'opérateur.
Les microduromètres QATM s'intègrent parfaitement à la plateforme IoT de Verder Scientific et offrent une surveillance en temps réel à distance, des notifications en direct, des sauvegardes faciles et des mises à jour logicielles automatiques.
Vidéo produit
Modèle AR - Accédez à l'aide de votre smartphone ou scannez le code QR sous « View in Room » et découvrez le modèle 3D dans le monde réel !
Les duromètres QATM analysent avec précision selon toutes les méthodes d'essai courantes et couvrent un large spectre.
Les cycles d'essai entièrement automatiques à commande électronique assurent un essai de dureté rapide et précis, ainsi qu'un changement rapide de méthode et une reconnaissance automatique du plan de netteté. Avec le package Ready to Test, toutes les méthodes d'essai Vickers sont déjà possibles dans la livraison standard.
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Brinell
DIN EN ISO 6506, ASTM E-10
Conversions intégrées
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
* non conforme aux normes
Tous les duromètres QATM équipés des logiciels QpixControl2 et QpixT2 s'intègrent parfaitement à la plateforme IoT de Verder Scientific et offrent des fonctionnalités avancées et une connectivité sans faille.
Le système de lentilles développé et fabriqué par QATM pose de nouveaux jalons. Outre la qualité d'image cristalline pour les essais de dureté, l'éclairage de Köhler avec lumière LED blanche et diaphragme d'ouverture motorisé assure un contraste idéal, même à fort grossissement.
Les métallurgistes expérimentés confirment : La qualité d'image du Qness 60 A+ EVO est comparable dans tous les domaines à celle des microscopes haut de gamme. Grâce à la conception moderne, même les exigences physiques strictes en matière de « résolution du système de mesure » selon la norme DIN EN ISO6507-1/2:2018 sont entièrement satisfaites par les nouveaux objectifs et le système de mesure.
Il y a des avantages décisifs à répartir le mouvement vertical sur deux axes. Le premier axe Z permet un contrôle dynamique du mouvement, ce qui permet de positionner le pénétrateur vers la surface d'essai rapidement et facilement à une vitesse pouvant atteindre 30 mm/s. Le deuxième axe Z supplémentaire du système QATM offre un système de positionnement haute résolution pour une plus grande précision dans l'application de la force et la mise au point de l'image.
Jusqu'à 8 pénétrateurs ou objectifs différents peuvent être montés sur la tourelle de test ultramoderne. La structure compacte est inclinée à 20° pour garantir une excellente visibilité de la zone d'essai.
Point clé : Les modules d'essai de dureté nouvellement développés servent de porte-pénétrateurs modulaires permettant d'adapter à tout moment après livraison les équipements pour des essais Brinell et Knoop.
En plus des méthodes optiques Vickers, Knoop et Brinell, les nouveaux micro-duromètres permettent désormais d'effectuer des mesures Rockwell. Un module d'essai Rockwell spécial a été développé à cet effet.
La technologie innovante CAS (Collision Avoiding System) protège les parties mécaniques de l'appareil en utilisant des calculs prédictifs de mouvement en 3D pour visualiser les effets des collisions et des erreurs de fonctionnement.
Le "pied à coulisse compatible Qpix Control2" permet de mesurer directement les composants et de transférer la hauteur ou le diamètre des pièces dans le logiciel par simple pression sur un bouton et sans câble - la commande de hauteur de la tête d'essai des duromètres A+ atteint ainsi le niveau d'essai de manière entièrement automatique et sûre, sans saisie manuelle.
Le logo QATM éclairé affiche l'état actuel de l'appareil en un coup d'œil. Le clignotement du logo indique si l'appareil fonctionne automatiquement ou s'il peut être utilisé pour de nouvelles tâches par le personnel du laboratoire. En outre, non seulement l'éclairage LED de la zone de test, installé en série, permet de positionner correctement les échantillons et les porte-échantillons, mais dans la version A+, il garantit une intensité lumineuse uniforme pour l'imagerie des échantillons.
Ce n'est pas un hasard si la plupart des clients QATM optent pour la variante « A+ » avec caméra à image d'échantillon intégrée : en quelques secondes, l'image de l'échantillon est prise avec la caméra supplémentaire (champ de vision 52 x 39 mm). L'image sert, spécialement en combinaison avec la TECHNIQUE DOUBLE VUE, comme aide parfaite à la navigation dans le logiciel, ainsi que pour une meilleure documentation dans le rapport d'essai assemblé automatiquement.
Lorsque des images de haute qualité de grandes surfaces sont nécessaires (par exemple pour les mesures de cordons de soudure), la fonction HRI permet de scanner la surface. Le logiciel Qpix Control 2 assemble automatiquement les images individuelles en une grande image globale.
Des échantillons identiques peuvent être configurés dans le logiciel comme modèles 3D.
Les 3 axes sont équipés en standard du système de mesure optique direct du déplacement. Les axes et la tourelle peuvent être positionnés avec une précision de 1,5 μm, de sorte que même les couches minces, ou les coordonnées d'essais ou d'analyses spéciales, peuvent être approchées de manière répétée et précise.
La construction unique de la tourelle motorisée hautement dynamique permet de positionner les éprouvettes à différentes hauteurs dans la zone d'essai. La technologie CAS innovante protège l'appareil contre les collisions.
La grande table en option permet de doubler la surface de la table d'essai à 300 x 120 mm. Sur demande, il est également possible d'augmenter la hauteur de contrôle de 150 mm à 260 mm.
Des paramètres d'essai optimisés et des temps réduits pour l'autofocus de série, le réglage de la luminosité et l'évaluation des images permettent des temps de cycle uniques dans le travail quotidien avec les duromètres de la nouvelle gamme de micro-duromètres - encore plus rapides que le modèle précédent. Autre point fort : le nouveau concept de machine a été conçu pour être particulièrement silencieux en fonctionnement et en mouvement, spécialement pour le domaine du laboratoire.
Plusieurs caractéristiques d'économie de main-d'œuvre sont déjà incluses dans le modèle de base du QATM :
La fonction de reconnaissance de l’empreinte de dureté réglable réduit l'effort nécessaire à la préparation des échantillons pour tester la dureté des surfaces non optimales. Ainsi, la reconnaissance automatique de l'empreinte est également possible sur des surfaces critiques (attaquées, meulées...).

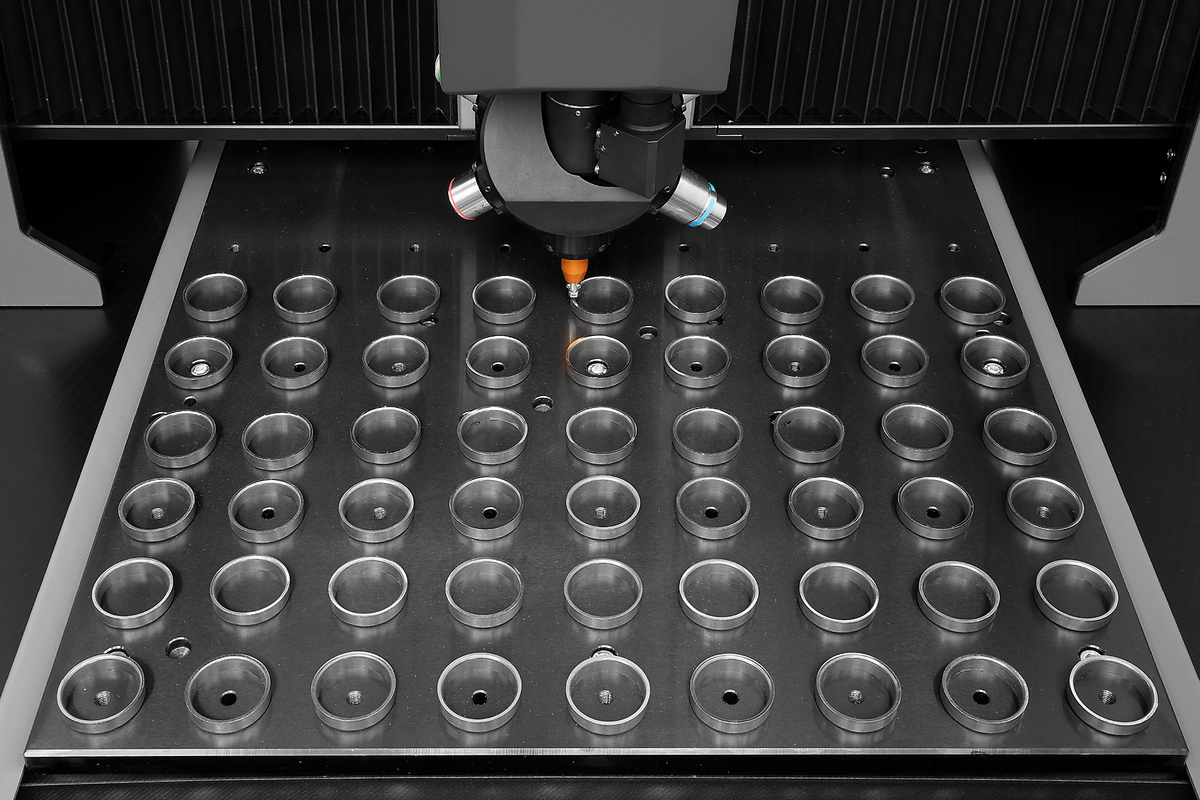

Les porte-échantillons QATM sont conçus pour un débit d'échantillons maximal - les tables d'essai des appareils A+ peuvent contenir en série un porte-échantillon à 8 positions, et même jusqu'à deux porte-échantillons simultanément avec la table de 300 mm disponible en option.
La fixation sûre des échantillons grâce à un porte-échantillon redessiné avec limiteur de force de serrage intégré, simplifie le centrage et le positionnement des échantillons. Une plaque munie d'une rotule permet de serrer les échantillons qui ne peuvent être maintenus non plans pour les empêcher de basculer ou de glisser pendant l'essai. Disponible avec 1, 4 ou 8 positions de maintien des échantillons et des bagues d'adaptation pour une large gamme de diamètres d'échantillons métriques et impériaux.
Les composants de presque toutes les géométries peuvent être fixés dans le porte-échantillons universel. Quatre boulons de serrage peuvent être réglés de manière variable dans différentes rainures en T.
QATM est l'interlocuteur idéal pour les exigences et les dispositifs de serrage complexes ! C'est avec plaisir que nous nous chargeons du conseil, de la conception et de la mise en œuvre de votre solution sur mesure, car seul un serrage correct des composants permet de garantir des résultats fiables.
Les échantillons répétitifs peuvent être enregistrés comme modèles. Toutes les données pertinentes, telles que les échantillons, la méthode d'essai et les champs utilisateur, sont activées via des magasins d'échantillons définis. QATM est en mesure de fournir des dispositifs de serrage, des matrices ou des systèmes de cassettes adaptés à toutes les exigences.
Les prismes QATM permettent également de contrôler des pièces rondes sur l'appareil. Avantage : grâce à l'intégration du modèle 3D dans le logiciel, le centre de la pièce et donc le niveau le plus élevé des pièces est toujours atteint automatiquement.
L'espace d'essai clair, grand et de conception robuste confère une certaine universalité. En outre, le serrage direct des échantillons dans des étaux usuels réduit le travail de préparation des échantillons et élargit le domaine d'utilisation pour les tâches d'essai futures. Les étaux QATM sont en outre disponibles avec des gabarits, ce qui permet de fixer les échantillons de manière répétitive à la même position.
Intuitif, clairement organisé et professionnel : Qpix Control2, la nouvelle génération de logiciel de test de dureté, développé sur la base des commentaires et suggestions des clients pour une convivialité maximale. La tête d'essai contrôlée bénéficie d'un réglage automatique de la hauteur et d'une exploration sans contact, d'une intégration complète du porte-échantillon Qness, d'une compatibilité CAO avec l'imagerie 3D et de toute une série d'éléments de contrôle et de vues 3D faciles à comprendre, inclus dans le logiciel. Il établit de nouvelles normes en matière de test de dureté.
La machine se déplace automatiquement à la hauteur du porte-échantillon. L'image de l'échantillon est affichée automatiquement.
AutoSnap – Ajustement rapide de la position de la filiation : Faites glisser la filiation à la position désirée. La fonction Auto-Snap inclue dans le logiciel de base, corrige le point de départ de la filiation automatiquement (point de départ et angle).
La séquence d'essai est exécutée conformément aux normes pour les essais de dureté.
Plusieurs filiations et échantillons sont créés et réalisés de manière autonome (p.ex. 60 filiations sur 8 échantillons différents en un seul test)
Les distances entre les points de contrôle sont générées de manière entièrement automatique en fonction de la distance minimale normalisée. Les résultats des tests sont ainsi encore plus précis. Si la distance est inférieure à celle requise par la norme, les points de contrôle concernés sont mis en évidence en conséquence.
Mode test permettant d'économiser du temps 'Effectuer toutes les empreintes - puis la lecture' et 'Stop Optimum' pour terminer la filiation dès que la limite de dureté recherchée a été atteinte.
En fonction de la méthode sélectionnée (par exemple HV10), la plage de dureté pouvant être mesurée s'affiche pour chaque objectif équipé. En outre, l'objectif le mieux adapté est mis en évidence.
Le logiciel Qpix Control 2 permet de commander plusieurs appareils QATM (par exemple un Qeye 800 et un Qness 60 A+ EVO) avec le même système PC. Dans le logiciel, il est facile de passer d'un appareil à l'autre.
La fourniture en série du module de ‘soudage avancé’ facilite l'intégration simple et conforme aux normes (p.ex. EN ISO 9015 & EN ISO 22826) de la cartographie des essais pour les essais de dureté. Des modèles prédéfinis peuvent être simplement adaptés à chaque pièce d'essai grâce à des fonctions interactives. Si nécessaire, les modules Qpix INSPECT peuvent également fournir une analyse matérialographique simultanée du cordon de soudure.
Le module logiciel optionnel ‘Cartographie de dureté 2D/3D’ est l'outil idéal pour la détermination détaillée de la distribution de la dureté sur la section transversale totale, en particulier pour les échantillons traités thermiquement. C'est extrêmement important dans l'exploration des matériaux, mais aussi pour les essais de soudure ou l'analyse de dégâts.
1. Créer une zone
Vous pouvez également l'afficher en 3D
2. Définir le maillage
Diagramme de distribution de la dureté homogène sur la section transversale d'un fil
3. Affichage en 2D
Série de points sur échantillon non enrobé
La création de points de mesure, qui prend beaucoup de temps, en particulier pour les essais sur flanc de dent, est minimisée grâce à des modèles de test prédéfinis. Le Qness 60 A+ permet de réaliser l'ensemble de la procédure normalisée entre HV30 et HV1 avec un seul appareil.
Ce module permet de définir très facilement une zone sur la pièce, en particulier pour les pièces frittées, et de définir le nombre de points d'essai de dureté. Le logiciel recherche automatiquement la position dans la zone sélectionnée où une empreinte de test de dureté peut être placée, de sorte que celle-ci soit placée à un endroit approprié.
Pour évaluer la valeur de K1C, les 4 fissures sont mesurées selon la norme. Après cela, la valeur MPa√m est calculée automatiquement.
Les plateformes logicielles Qpix prennent en charge l'utilisation de lecteurs de codes-barres et de codes QR. Qu'il s'agisse d'un simple remplissage des données d'en-tête (de série) ou de l'intégration complète de lecteurs pour la sélection automatique de modèles ou l'extraction de données de systèmes supérieurs (en option), les lecteurs de codes-barres/codes QR facilitent les processus de travail pour l'inspecteur et évitent en même temps des erreurs de la part de l'opérateur.
La fonction du module logiciel Qness : Détection de bords (Edge detection) est le positionnement automatique du point de départ des filiations sur le bord de l‘échantillon lors de l‘utilisation de modèles de projets et d‘échantillons. Le module augmente l‘automatisation des machines et constitue le complément parfait à la fonction standard AutoSnap.
IPC – ‘Pénétrateur Parallèle au Contour’ (option) L'opérateur peut sélectionner le trajet et les points du pénétrateur Knoop le long de chaque contour, soit manuellement, soit par le biais du réglage du logiciel, soit de manière entièrement automatique. L'unité compacte du pénétrateur avec un système de rotation intégré facilite les essais de dureté entièrement automatisés de couches ou sur le bord de la pièce.
Les fonctions intuitives et conviviales du logiciel Qpix INSPECT constituent une boîte à outils complète pour l'évaluation microscopique et la documentation des résultats. La base logicielle riche en fonctionnalités peut être adaptée aux tâches de mesure spécifiques du client et complétée par des modules d'extension.
Qconnect est l'interface du logiciel Qpix Control2 de QATM, qui fournit aux clients un éventail complet de connectivité entre appareils - de la production en série, des interfaces XML ouvertes (bidirectionnelles) et des solutions de plug-ins prédéfinis, tels que le Plug-In+ de QDAS, jusqu'aux solutions de connectivité spécifiques aux clients, entièrement mises en œuvre par QATM. Nous avons une solution professionnelle pour chaque exigence d'application.
Le ‘’QATM Calibration Manager’’ rappelle aux opérateurs les tests nécessaires à des intervalles librement définissables, ce qui représente un bond en avant pour la gestion des résultats d'étalonnage. Les résultats des tests sont ajoutés à l'enregistrement statistique en cours par simple pression sur un bouton.
Une qualité supérieure et une grande variété. Calibrage indépendant DAkkS (ISO/IEC 17025) selon DIN EN ISO et ASTM, y compris le logiciel pour les tests périodiques conformes aux normes.
The Qpix Control 2 software supports user login using an external NFC reader. Depending on the NFC tag/card, the customer‘s existing access cards can also be programmed in, for example.
En tant que portique, le Qness 60 EVO offre des courses uniques et permet ainsi de nouvelles possibilités dans les essais de dureté micro/petites charges.
Avantages Produit
| Plage de force d'essai | 0.25 gf - 62.5 kgf (0.00245 - 612.92 N) |
| Méthode d'essai | Vickers, Knoop, Brinell, Rockwell |
| Séquence d'essai | application de la force électronique / entièrement automatisée |
| Z-axe | Dynamic, automated (CAS-Technic) |
| Z-axis travelling distance | 150 mm (5.91“); Option: 260 mm (10.2“) |
| Col de cygne | 170 mm (6.69“) |
| Positions de la tourelle | 8-fold motorized tool changer max. 3 hardness testing modules, max. 7 lenses |
| Système avec caméra | 5 Mpixel - CMOS color, USB3.0 |
| Optical system | Upright microscope with Koehler lighting |
| Aperture diaphragm | motorisé |
| Objectifs | XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x |
| Lens types | Standard (Achromat) and High Quality (Semi-apochromat) for hardness testing and microscopy XLED for optimised Brinell hardness testing |
| Champs de vision (selon l'équipement) | 0.074x0.055 mm (100x) to 2.80x2.10 mm (XLED 2) |
| Caméra macro | 5 Mpixel - CMOS color, USB3.0 52 x 39 mm (2.05 x 1.54“) |
| Enclume / table XY | Automatic cross slide |
| Dimension Table | 150 x 120 mm (5.91 x 4.72“); Option 300 x 120 mm (11.8 x 4.72“) |
| Positioning accuracy | +/- 0.2 μm |
| Traverse path at cross slide | X 150, Y 150 mm (5.91 x 5.91“); Option: X 300 x Y 150 mm (11.8 x 5.91“) |
| Control elements | Emergency stop, Start button, Joystick X/Y/Z |
| Logiciel | Qpix Control2 |
| Poids max échantillon | 50 kg (110 lbs) |
| Poids machine | 60 kg (132.3 lbs) |
| Included basic equipment | Indenter Vickers ASTM + DAkkS; Lens HQ 5x, HQ 20x, HQ 50x |
| Interfaces | 1 x USB 3.0 |
| Alimentation électrique | 100 – 240 V ~1/N/PE, 45-65 Hz |
