Les duromètres Vickers / Knoop / Brinell / Rockwell de la série Qness 10 / 60 élèvent les essais de microdureté à un niveau supérieur : ces appareils de laboratoire haut de gamme de dernière génération réunissent le meilleur des deux mondes - essais de dureté et microscopie sans compromis et avec un confort d'utilisation maximal. Le système optique révolutionnaire avec caméra couleur fournit des résultats reproductibles et fiables à tout moment.
Le modèle classique Qness 10 / 60 M ; de ce duromètre Vickers/Knoop/Brinell/Rockwell promet un fonctionnement semi-automatique parfait et une commande de positionnement de l'axe Z de haute précision. La combinaison du duromètre micro et du microscope fait de ce modèle d'entrée de gamme une solution convaincante pour le laboratoire.
Les microduromètres QATM s'intègrent parfaitement à la plateforme IoT de Verder Scientific et offrent une surveillance à distance en temps réel, des notifications en direct, des sauvegardes faciles et des mises à jour logicielles automatiques.
Vidéo produit
Modèle AR - Accédez à l'aide de votre smartphone ou scannez le code QR sous « View in Room » et découvrez le modèle 3D dans le monde réel !
Les duromètres QATM analysent avec précision selon toutes les méthodes d'essai courantes et couvrent un large spectre.
Les cycles d'essai entièrement automatiques à commande électronique assurent un essai de dureté rapide et précis, ainsi qu'un changement rapide de méthode et une reconnaissance automatique du plan de netteté. Avec le package Ready to Test, toutes les méthodes d'essai Vickers sont déjà possibles dans la livraison standard.
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Brinell
DIN EN ISO 6506, ASTM E-10
Conversions intégrées
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
; Qness 60 M/A+/A+EVO toutes les méthodes d'essai Vickers possibles avec la livraison standard
✓ Qness 10 M/a+ possible avec la livraison standard HV0,02 à HV10
* non conforme aux normes
Tous les duromètres QATM équipés des logiciels QpixControl2 et QpixT2 s'intègrent parfaitement à la plateforme IoT de Verder Scientific et offrent des fonctionnalités avancées et une connectivité sans faille.
Le système de lentilles développé et fabriqué par QATM pose de nouveaux jalons. Outre la qualité d'image cristalline pour les essais de dureté, l'éclairage de Köhler avec lumière LED blanche et diaphragme d'ouverture motorisé assure un contraste idéal, même à fort grossissement.
Les métallurgistes expérimentés confirment : La qualité d'image du Qness 10 / 60 M est comparable dans tous les domaines à celle des microscopes haut de gamme. De plus, grâce à la conception moderne, même les exigences physiques strictes concernant la « résolution du système de mesure » selon la norme DIN EN ISO6507-1/2:2018 sont entièrement satisfaites par les nouveaux objectifs et le système de mesure.
Il y a des avantages décisifs à répartir le mouvement vertical sur deux axes. Le premier axe Z permet un contrôle dynamique du mouvement, ce qui permet de positionner le pénétrateur vers la surface d'essai rapidement et facilement à une vitesse pouvant atteindre 30 mm/s. Le deuxième axe Z supplémentaire du système QATM offre un système de positionnement haute résolution pour une plus grande précision dans l'application de la force et la mise au point de l'image.
Jusqu'à 8 pénétrateurs ou objectifs différents peuvent être montés sur la tourelle de test ultramoderne. La structure compacte est inclinée à 20° pour garantir une excellente visibilité de la zone d'essai.
Point clé : Les modules d'essai de dureté nouvellement développés servent de porte-pénétrateurs modulaires permettant d'adapter à tout moment après livraison les équipements pour des essais Brinell et Knoop.
En plus des méthodes optiques Vickers, Knoop et Brinell, les nouveaux micro-duromètres permettent désormais d'effectuer des mesures Rockwell. Un module d'essai Rockwell spécial a été développé à cet effet.
La technologie innovante CAS (Collision Avoiding System) protège les parties mécaniques de l'appareil en utilisant des calculs prédictifs de mouvement en 3D pour visualiser les effets des collisions et des erreurs de fonctionnement.
Le "pied à coulisse compatible Qpix Control2" permet de mesurer directement les composants et de transférer la hauteur ou le diamètre des pièces dans le logiciel par simple pression sur un bouton et sans câble - la commande de hauteur de la tête d'essai des duromètres A+ atteint ainsi le niveau d'essai de manière entièrement automatique et sûre, sans saisie manuelle.
Les porte-échantillons QATM sont conçus pour garantir la précision et la répétabilité. En combinaison avec le chariot numérique et le retour de données, l'appareil fournit des valeurs de mesure parfaites. E29
La variante Qpix Control2 « M » du logiciel de commande intuitif, incluse dans le Qness 10/60 M, offre des fonctions professionnelles, spécialement adaptées aux appareils d'essai de dureté semi-automatiques. Une gestion claire des lots et une utilisation efficace des modèles de projets d'essai les plus divers ainsi qu'une structuration des résultats de mesure avec des informations complètes sur les tâches en arrière-plan. Les modèles pouvant être créés contiennent toutes les informations nécessaires sur les échantillons d'essai, telles que la méthode d'essai, les désignations et les informations sur le champ utilisateur.
Permet la prédéfinition en série de programmes de test avec un nombre fixe de points. Si nécessaire, également avec une table XY manuelle, une butée micrométrique digitale et un retour de position - pour les filiations CHD manuelles.
Imbattable pour les contrôles individuels ou les petits débits d'échantillons pour les composants de toutes tailles : la facilité d'utilisation associée aux extensions optionnelles pour la microscopie rendent le QATM Qness 10/60 M unique en son genre en tant que package complet de haute qualité.
Des paramètres d'essai optimisés et des temps réduits pour l'autofocus de série, le réglage de la luminosité et l'évaluation des images permettent des temps de cycle uniques dans le travail quotidien avec les duromètres de la nouvelle gamme de micro-duromètres - encore plus rapides que le modèle précédent. Autre point fort : le nouveau concept de machine a été conçu pour être particulièrement silencieux en fonctionnement et en mouvement, spécialement pour le domaine du laboratoire.
Plusieurs caractéristiques d'économie de main-d'œuvre sont déjà incluses dans le modèle de base du QATM :
La fonction de reconnaissance de l’empreinte de dureté réglable réduit l'effort nécessaire à la préparation des échantillons pour tester la dureté des surfaces non optimales. Ainsi, la reconnaissance automatique de l'empreinte est également possible sur des surfaces critiques (attaquées, meulées...).
Le logo lumineux de la marque QATM indique l'état actuel de l'appareil au premier coup d'œil. Grâce à des intervalles d'éclairage différents, il est possible de voir dans tout le laboratoire si l'appareil travaille en mode automatique ou s'il est libre pour de nouvelles tâches. En outre, l'éclairage LED de la salle d'essai, installé en série, permet non seulement d'installer correctement les échantillons et les porte-échantillons, mais garantit également, dans la version M, un éclairage uniforme de la zone de travail.
La fixation sûre des échantillons grâce à un porte-échantillon redessiné avec limiteur de force de serrage intégré, simplifie le centrage et le positionnement des échantillons. Une plaque munie d'une rotule permet de serrer les échantillons qui ne peuvent être maintenus non plans pour les empêcher de basculer ou de glisser pendant l'essai. Disponible avec 1, 4 ou 8 positions de maintien des échantillons et des bagues d'adaptation pour une large gamme de diamètres d'échantillons métriques et impériaux.
Les composants de presque toutes les géométries peuvent être fixés dans le porte-échantillons universel. Quatre boulons de serrage peuvent être réglés de manière variable dans différentes rainures en T.
QATM est l'interlocuteur idéal pour les exigences et les dispositifs de serrage complexes ! C'est avec plaisir que nous nous chargeons du conseil, de la conception et de la mise en œuvre de votre solution sur mesure, car seul un serrage correct des composants permet de garantir des résultats fiables.
Le logiciel à utilisation intuitive Qpix Control2 version M est fourni avec chaque duromètre Vickers / Knoop / Brinell / Rockwell Qness 10 / 60 M et offre des fonctions sophistiquées spécialement conçues pour répondre aux exigences des duromètres semi-automatiques. Il s'agit notamment d'une gestion claire des lots et de l'utilisation efficace de modèles issus d'un grand nombre de projets d'essai, de la structuration des résultats d'essai et d'une collection complète d'informations de base sur les projets. Les modèles, faciles à créer, contiennent toutes les informations nécessaires sur les échantillons d'essai, les méthodes d'essai, les noms d'objets et les détails des champs utilisateurs.

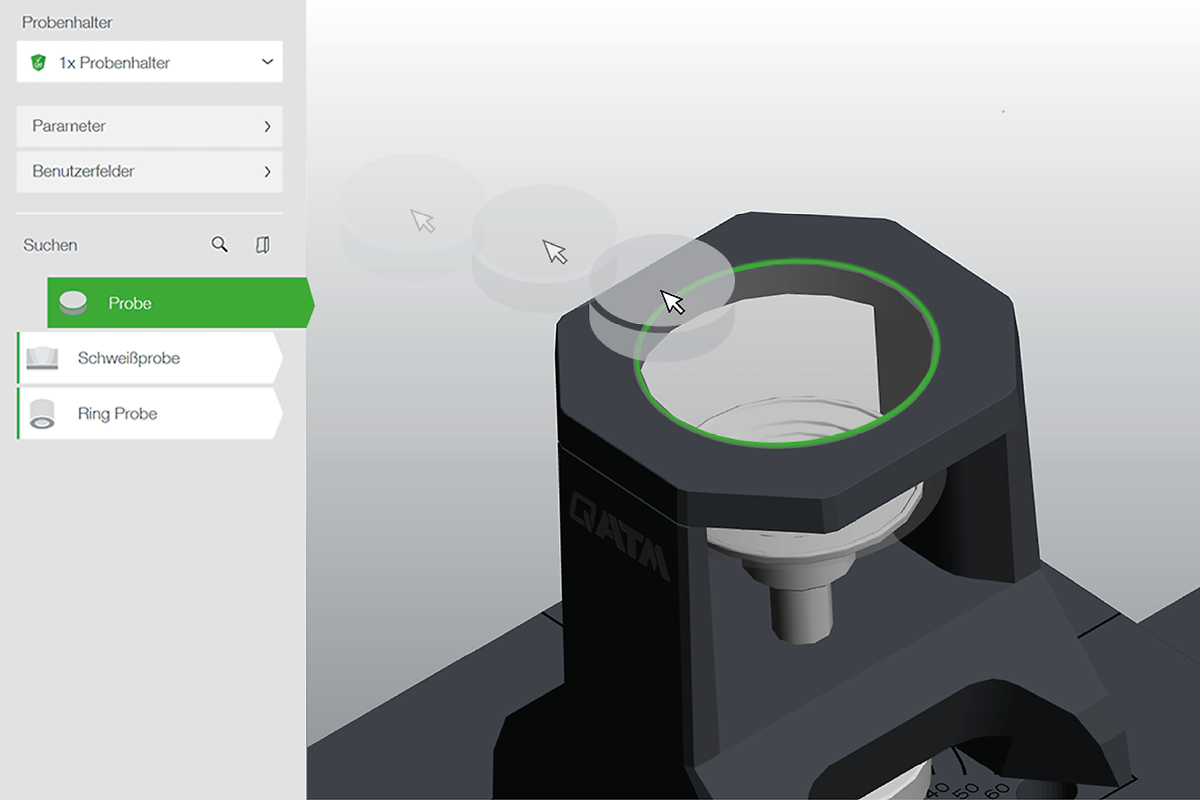

La machine se place automatiquement à la hauteur du porte-échantillon.
Mise en place rapide de la rangée : Faites glisser la rangée de points de contrôle.
La séquence d'essai est exécutée conformément aux normes pour les essais de dureté.
En fonction de la méthode sélectionnée (par exemple HV10), la plage de dureté pouvant être mesurée s'affiche pour chaque objectif équipé. En outre, l'objectif le mieux adapté est mis en évidence.
Le logiciel Qpix Control 2 permet de commander plusieurs appareils QATM (par exemple un Qeye 800 et un Qness 60 A+ EVO) avec le même système PC. Dans le logiciel, il est facile de passer d'un appareil à l'autre.
Les plateformes logicielles Qpix prennent en charge l'utilisation de lecteurs de codes-barres et de codes QR. Qu'il s'agisse d'un simple remplissage des données d'en-tête (de série) ou de l'intégration complète de lecteurs pour la sélection automatique de modèles ou l'extraction de données de systèmes supérieurs (en option), les lecteurs de codes-barres/codes QR facilitent les processus de travail pour l'inspecteur et évitent en même temps des erreurs de la part de l'opérateur.
Les fonctions intuitives et conviviales du logiciel Qpix INSPECT constituent une boîte à outils complète pour l'évaluation microscopique et la documentation des résultats. La base logicielle riche en fonctionnalités peut être adaptée aux tâches de mesure spécifiques du client et complétée par des modules d'extension.
Qconnect est l'interface du logiciel Qpix Control2 de QATM, qui fournit aux clients un éventail complet de connectivité entre appareils - de la production en série, des interfaces XML ouvertes (bidirectionnelles) et des solutions de plug-ins prédéfinis, tels que le Plug-In+ de QDAS, jusqu'aux solutions de connectivité spécifiques aux clients, entièrement mises en œuvre par QATM. Nous avons une solution professionnelle pour chaque exigence d'application.
Le ‘’QATM Calibration Manager’’ rappelle aux opérateurs les tests nécessaires à des intervalles librement définissables, ce qui représente un bond en avant pour la gestion des résultats d'étalonnage. Les résultats des tests sont ajoutés à l'enregistrement statistique en cours par simple pression sur un bouton.
Une qualité supérieure et une grande variété. Calibrage indépendant DAkkS (ISO/IEC 17025) selon DIN EN ISO et ASTM, y compris le logiciel pour les tests périodiques conformes aux normes.
The Qpix Control 2 software supports user login using an external NFC reader. Depending on the NFC tag/card, the customer‘s existing access cards can also be programmed in, for example.
| Plage de force d'essai | Qness 10 M: 20 gf - 10 kgf (0.196 - 98.07 N) Qness 60 M: 0.25 gf - 62.5 kgf (0.00245 - 612.92 N) |
| Méthode d'essai | Vickers, Knoop, Brinell, Rockwell (option) |
| Séquence d'essai | application de la force électronique / entièrement automatisée |
| Z-axe | Dynamic, automated (CAS-Technic) |
| Z-axis travelling distance | 150 mm (5.91“); Option: 260 mm (10,2“) |
| Col de cygne | 170 mm (6.69“) |
| Positions de la tourelle | 8-fold motorized tool changer max. 3 hardness testing modules, max. 7 lenses |
| Système avec caméra | 5 Mpixel - CMOS color, USB3.0 |
| Optical system | Upright microscope with Koehler lighting |
| Aperture diaphragm | motorisé |
| Objectifs | XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x |
| Lens types | Standard (Achromat) and High Quality (Semi-apochromat) for hardness testing and microscopy XLED for optimised Brinell hardness testing |
| Champs de vision (selon l'équipement) | 0.074x0.055 mm (100x) to 2.80x2.10 mm (XLED 2) |
| Enclume / table XY | Option: manual cross slide; Reduces test height by 26 mm |
| Dimension Table | Ø 100 mm (3.94“) (cross slide: 135 x 135 mm) |
| Traverse path at cross slide | X 25, Y 25 mm (0.98 x 0.98“); Option X 50 x Y 50 mm (1.97 x 1.97“) |
| Control elements | Emergency stop, Start button, Joystick Z-axis |
| Logiciel | Qpix Control2 "M" |
| Poids max échantillon | 50 kg (110 lbs) |
| Poids machine | 55 kg (121.3 lbs) |
| Included basic equipment | Indenter Vickers ASTM + DAkkS; Lens 5x, 50x |
| Interfaces | 1 x USB 3.0 |
| Alimentation électrique | 100 – 240 V ~1/N/PE, 45-65 Hz |
