Lors du développement des appareils Qness 200, l'attention a surtout été portée sur les points suivants : Une performance maximale pour un effort minimal.
Le concept éprouvé de tête de contrôle fixe, et de broche mobile, ainsi que sa compacité ont donné son nom au Qness 200 CS, et la tourelle à cinq positions fabriquée avec précision sa vitesse.
Avec une hauteur de contrôle jusqu'à 250 mm et une portée de 238 mm, le Qness 200 est idéal pour les composants de petite et moyenne taille.
Vidéo produit
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastiques
DIN EN ISO 2039
Application électronique de la force et contrôle en boucle fermée
Conversions intégrées : DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Tous les duromètres QATM équipés des logiciels QpixControl2 et QpixT2 s'intègrent parfaitement à la plateforme IoT de Verder Scientific et offrent des fonctionnalités avancées et une connectivité sans faille.
Inégalé dans cette catégorie - nous savons à quel point il est important d'avoir un modèle de qualité et durable et nous garantissons une qualité unique pour notre série Qness 200 CS/CSA+- conçue et construite en Autriche.
Les modules de lumière incidente XLED révolutionnent l'évaluation des impressions Brinell : en particulier pour les impressions Brinell molles, les objectifs usuels pourraient interpréter des résultats de mesure imprécis. Les objectifs XLED garantissent des résultats de mesure précis et répétables grâce à une exposition directe à la lumière.
L'équipement des points de contrôle difficiles d'accès n'est plus un problème. Le serre-flan peut être pivoté manuellement vers l'intérieur ou l'extérieur. De plus, les éléments de serrage sont facilement interchangeables et peuvent être adaptés à la pièce selon les besoins du client.
Les caméras CMOS 5 mégapixels de haute qualité définissent le standard industriel actuel. Par rapport à d'autres systèmes de caméras, la stabilité de transmission est bien plus élevée. De plus, le PC et l'appareil d'essai de dureté peuvent être installés séparément, même à de grandes distances.
Une gamme de serre-pièce peut être configurée en fonction des besoins de l'outillage. La protection de collision transparente en option peut protéger les outils de l'appareil contre les dommages tout en assurant une vue optimale de l'intérieur de la zone d'essai.

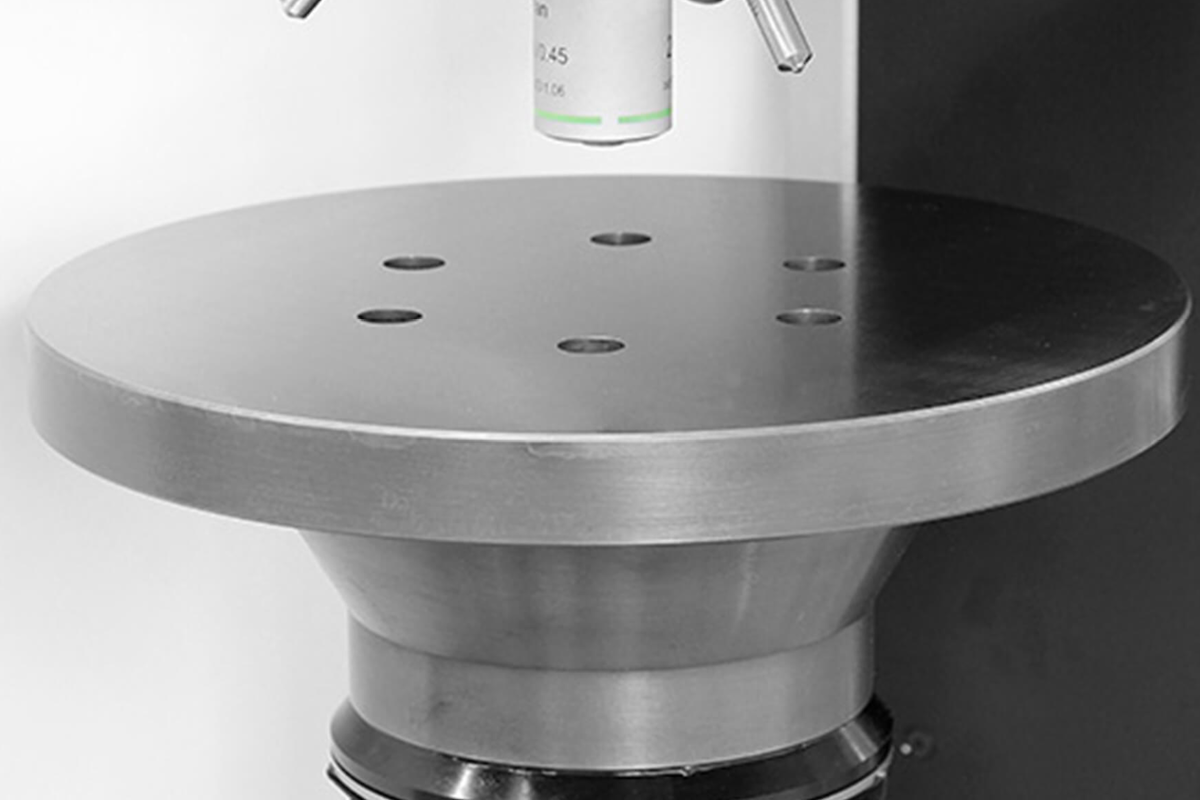

Réglage en hauteur par un guidage à vis sans fin sur roulement à rouleaux sans jeu. Exécution massive et sans entretien. Tous les appareils sont équipés d'un support de table plate d'un Ø de 25 mm (adaptateur pour 3/4" disponible en option), ce qui permet d'utiliser les tables planes et les dispositifs les plus divers.
Changement de pénétrateur sans outil, d'une simplicité unique, grâce au mécanisme de libération rapide du pénétrateur.
Couvrir facilement les applications universelles : le concept de changeur d'outils bien pensé avec axe de rotation horizontal offre de la place pour 5 outils dans une construction compacte unique en son genre. Des éléments de maintien fermés sur trois côtés assurent un serrage sûr de la pièce à proximité du point de contrôle, même pour les petits composants.
L'écran tactile capacitif ultra-plat de 12" peut être relevé, abaissé et incliné en douceur grâce aux articulations à rotule pour une utilisation ergonomique optimale.
La large gamme d'enclumes et de Vé disponibles permet de réaliser des essais de dureté sur des objets inhabituellement grands ou sphériques, et sur des échantillons dont la surface d'essai est irrégulière.

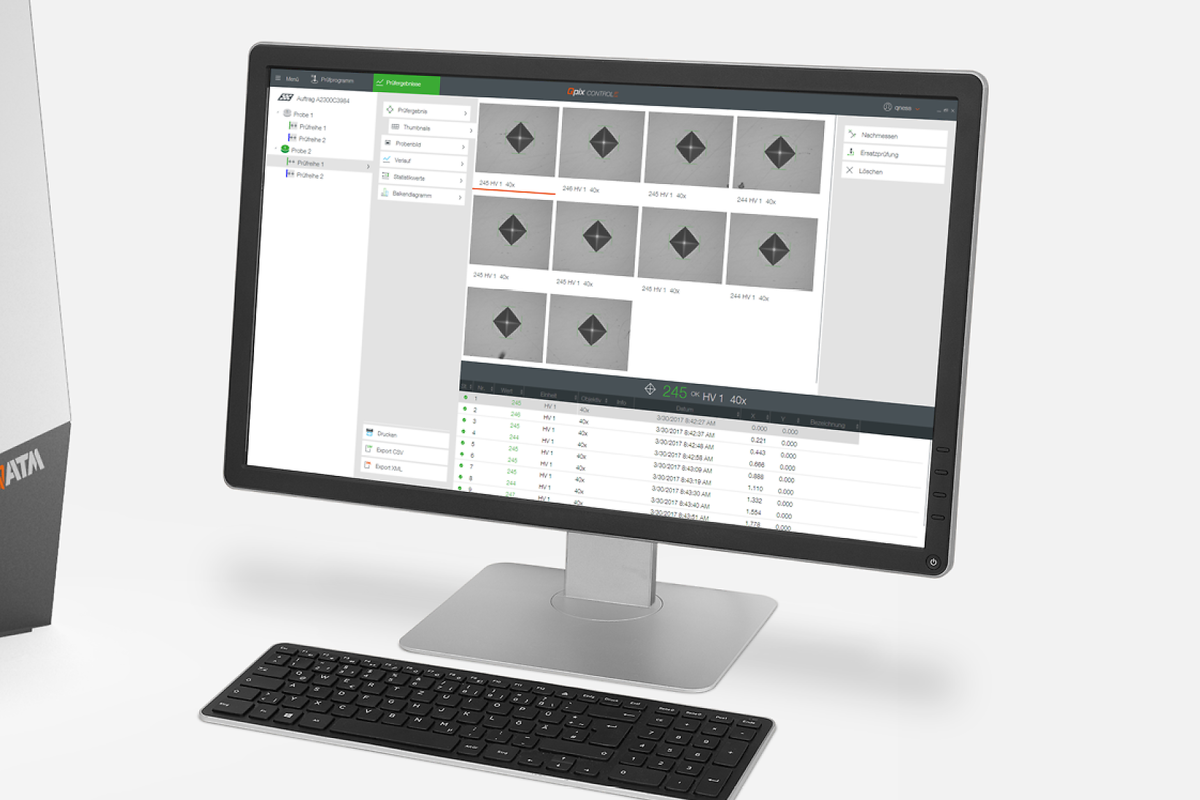

Tous les appareils de la série ECO peuvent être équipés au choix d'un système PC de bureau. Vous pouvez également mettre à disposition des systèmes PC propres à votre entreprise et les utiliser pour commander votre appareil d'essai de dureté.
L'éclairage lumineux et uniforme de l'espace de travail par des LED permet de positionner correctement la pièce à contrôler. L'éclairage de l'espace de travail est conçu de manière à ce que la zone de contrôle soit éclairée sans ombres gênantes.
Une vue d'ensemble claire de toutes les fonctions les plus importantes sur un seul écran assure la convivialité et, surtout, garantit que les résultats des tests sont clairement hiérarchisés.
Commande ‘’multi-touch’’ moderne pour un zoom simple et une navigation aisée dans les menus.
Qconnect est l'interface du logiciel Qpix Control2 de QATM, qui fournit aux clients un éventail complet de connectivité entre appareils - de la production en série, des interfaces XML ouvertes (bidirectionnelles) et des solutions de plug-ins prédéfinis, tels que le Plug-In+ de QDAS, jusqu'aux solutions de connectivité spécifiques aux clients, entièrement mises en œuvre par QATM. Nous avons une solution professionnelle pour chaque exigence d'application.
| Plage de force d'essai | 0.5 - 187.5 kg (4.9 - 1839 N) |
| Positions de la tourelle | 5 (changeur d'outils) |
| Logiciel | Qpix T2 |
| Réglage de la hauteur | manuel / vis élévatrice |
| Hauteur d'essai | 250 mm |
| Col de cygne | 238 mm |
| Table d'essai | ø 100 mm |
| Déplacement | - |
| Poids max échantillon | illimité |
| Poids machine | 132 kg |
| Séquence d'essai | application de la force électronique / entièrement automatisée |
| Système de caméra / Transmission d'image | 5 MP Ethernet standard industriel |
| Système d'exploitation / Disque dur | Windows 10 IoT / 128 GB SSD |
| Interfaces | 1x USB (Front) 4x USB, 2x RJ45 (Ethernet), 1x Port affichage, 1x RS232, 1x HDMI |
| Objectifs | XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Champs de vision (selon l'équipement) | 0.113 x 0.084 mm (100x) to 4.24 x 3.18 mm (XLED2) |
| Autres options | QATM designer pedestal, collision protection, cross laser, test anvils,prisms, data connections, barcode/QR code reader etc. |
